Magnetometer :: Modell CXM113

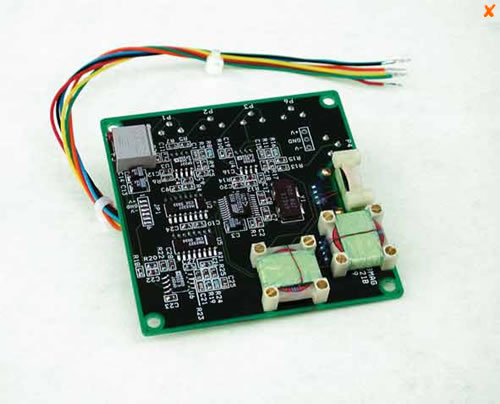

Das Magnetometer CXM113 ist ein komplettes 3-achsiges Fluxgate Magnetometersystem auf einer Platine mit einer Abmessung von 6.4 x 6.4 x 1.9 cm. Das System benötigt eine Versorgungsspannung von ±5 VDC, der Stromverbrauch liegt bei 28 mA@+5 V und 7 mA@-5 V. Es wird über ein 15 cm langes Kabel mit offenen Enden angeschlossen. Das CXM113 liefert 3 analoge Ausgangsspannungen, die proportional zum Magnetfeld sind, das in den 3 orthogonale Richtungen gemessen wird. Der Endbereich ist ± 4 V und repräsentiert ein Magnetfeld von ± 1 Gauß (= ± 100 µT). Der Ausgang ist auf eine Genauigkeit von 1% eingestellt, das Rauschen ist <1x10-6 Gauß rms/Hz½. Als magnetischer Kompass liefert das CXM113 eine Genauigkeit von besser als 0.1°.

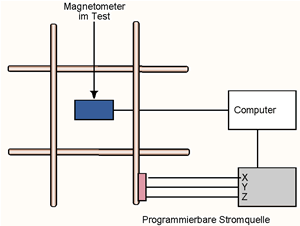

Für Applikationen, bei denen magnetische Anomalien gemessen werden sollen, können durch den niedrigen Rauschpegel sehr kleine magnetische Veränderungen gemessen werden. Dies ermöglicht die Signalerkennung aus großem Abstand. Um sowohl die Feldgröße als auch den Feldgradient zu messen können mehrere Magnetometer verwendet werden. Der Bereich ist proportional zum dem Quotienten aus dieser Menge. Mit dem Magnetometer wird ein Kalibrierdatenblatt mitgeliefert, auf dem die Nullpunkte, die Skalenfaktoren und die Konstanten für die Orthogonalität für jede Achse ausgewiesen sind. Diese Daten ermöglichen eine externe Korrektur der Ausgangsspannungen, um die Gesamtgenauigkeit zu erhöhen.
