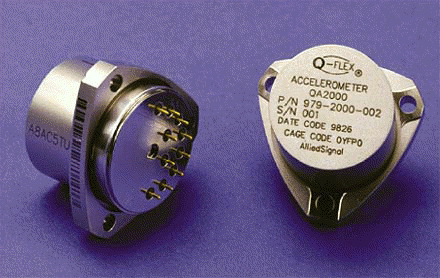

QA2000 Q-Flex® Servo-Beschleunigungssensor


Eigenschaften:
  • setzt den Standard für Inertialsysteme
  • hervorragende Wiederholgenauigkeit und Stabilität beim Einschalten
  • robust in jeder Umgebung
  • Analoger Ausgang
  • Messbereich einstellbar
  • Präzisionsmontageflansch mit 3 Bohrungen
  • Interner Temperatursensor für Kompensation
  • integrierter 2-fach Selbsttest



Als Standard für Navigationssysteme, an dem alle anderen sich messen, produziert Honeywell den QA2000. Er ist der vorherrschende Sensor, der heute in kommerziellen Anwendungen und in der Luft- und Raumfahrt für ´strap- down´ Inertialsysteme eingesetzt wird. Die Langzeitstabilität und die exzellente Wiederholgenauigkeit macht den QA2000 heute zur ersten Wahl bei Beschleunigungssensoren für inertiale Systeme.

Wie bei der gesamten Q-Flex Familie, verwendet der QA2000 das patentierte Q-Flex Quartz-Flexure-System, das hervorragende Bias-, Skalenfaktor- und Achsausrichtungsstabilität gewährleistet.		 Die integrierte Elektronik liefert einen beschleunigungsproportionalen Stromausgang für sowohl statische als auch dynamische Messung. Ein Lastwiderstand, der vom Anwender ausgewählt wird, stellt den gewünschten Messbereich ein und wandelt den Stromausgang in ein Spannungssignal.

Der QA2000 beinhaltet einen Temperatursensor mit Stromausgang. Durch die Verwendung eines Temperaturkompensationsalgorithmus kann der Bias-, der Skalenfaktor- und der Achsausrichtungsfehler erheblich verbessert werden.

Technische Daten

Allgemein
Messbereich
Bias
Skalenfaktor
Achsenausrichtungsfehler
Auflösung / Schwelle
Bandbreite
± 60 g
< 4 mg
1.33 mA/g ± 10%
< 2 mrad
< 1 µg
> 300 Hz
Umgebung
Arbeitstemperaturbereich
Schock
Vibration
-55 ... + 95°C
250 g
15 g, 20 - 2000 Hz
Elektrisch
Versorgungsspannung
Ruhestrom
Ruheleistungsverbrauch
± 13  ... ± 18 VDC
< 16 mA pro Versorgung
< 480 mW @ ± 15 VDC
Physikalisch
Gewicht
Größe
Gehäusematerial
71 Gramm
Ø 25.4 mm, Höhe 24.4 mm
Edelstahl

  QA-2000-010 QA-2000-020 QA-2000-030
Bias
1-Jahr-Wiederholgenauigkeit		 550 µg 220 µg 160 µg
Skalenfaktor
1-Jahr-Wiederholgenauigkeit		 660 ppm 500 ppm 310 ppm
Ausrichtfehler
1-Jahr-Wiederholgenauigkeit		 100 µrad 100 µrad 100 µrad
Vibrationsfehler
(50 - 500 Hz)		 40 µg/(grms)² 40 µg/(grms)² 20 µg/(grms)²

Die angegebenen Werte sind Maximalwerte

>>Abmessungen (.pdf-file)
