Neigung_CXTILT

Digitaler Roll- und Pitchausgang
RS-232 Interface
Programmierbare Auflösung und Bandbreite

Anwendungen

Plattform-Nivellierung
Hochgenaue Neigungsmessung
Geomechanische Nivellierung
Allgemeine Messaufgaben

CXTILT02E
Der CXTILT02E Neigungssensor bietet eine hervorragende Auflösung, Bandbreite und Genauigkeit. Er erfasst den Neigungswinkel eines Objektes unter statischen Bedingungen. Um diese Winkel (auch Pitch- und Rollwinkel genannt) zu messen, werden hier 2 Halbleiter- Neigungssensoren verwendet, den einen entlang der X-Achse, den anderen entlang der Y-Achse.

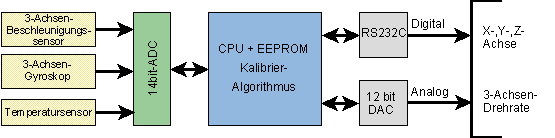

Der CXTILT02E ist ein "intelligenter" Sensor mit einem integrierten Microcontroller und einem AD- Wandler. Die Kombination von Sensorelementen und einer digitalen Elektronik ergibt ein System, das keine Kalibrierung durch den Anwender benötigt. Die Auflösung und die damit verbundene Einschwingzeit kann durch den Anwender sehr einfach programmiert werden und ermöglicht so zahlreiche Anwendungen.

CXTILT02EC
Der CXTILT02EC ist für Anwendungen geeignet, bei denen eine hohe Genauigkeit über den weiten Temperaturbereich von -40° - +85°C gefordert sind. Er beinhaltet die von Crossbow entwickelte Softsensor® - Kalibrierung und ein integrierter Temperatursensor für die interne Kompensation der Temperaturdrift.

Der CXTILT02EC zeichnet sich auch durch eine hervorragende Linearität aus und sind speziell für Bau-Anwendungen konzipiert.

Spezifikation	CXTILT02E	CXTILT02EC	Bemerkungen
Allgemein Genauigkeit Messbereich Temperaturdrift Auflösung Einschwingzeit Nullpunktdrift Nichtlinearität (± 45°) Querempfindlichkeit	± 0.4° ± 75° 1.5° Siehe Tabelle 1 Siehe Tabelle 1 < 0.5° < 3 % < 1 %	± 0.1° ± 75° 0.7° Siehe Tabelle 1 Siehe Tabelle 1 < 0.5° < 0.3 % < 1 %	bei ± 20° (bei 25°C) bis ±20° Neigung exakter Wert wird mit Sensor geliefert typisch
Umgebung Temperaturbereich	0 ... +70°C	-40°C ... +85°C
Elektrische Daten RS-232 Schnittstelle Versorgungsspannung Stromaufnahme	9600 Baud 8 - 30 VDC 60 mA	9600 Baud 8 - 30 VDC 60 mA
Mechanische Daten Größe Gewicht Kabellänge	10.2 x 5.7 x 3.15 cm 90 Gramm 80 cm	10.2 x 5.7 x 3.15 cm 90 Gramm 80 cm

Filter	Fc (Hz)	Tc (s)	Typische Auflösung (°)
0 1 2 3 4	- 12.5 9.9 5.0 2.5	- 0.025 0.029 0.042 0.074	0.320 0.101 0.091 0.064 0.045
5*	1.2	0.14	0.032
6 7 8 9	0.64 0.33 0.17 0.09	0.26 0.52 1.03 2.05	0.023 0.016 0.012 0.009
